Котельные на ВОТ и нагреватели термального масла

Что такое высокотемпературный органический теплоноситель, термальное масло, диатермическое масло, термомасло

Высокотемпературный органический теплоноситель, термальное масло, диатермическое масло, термомасло — это все названия теплоносителя на основе минеральных или синтетических углеводородов, предназначенного для переноса тепла при температуре до +400°C без изменения агрегатного состояния. Основное отличие такого теплоносителя от воды и пара — способность нагреваться до очень высоких температур не повышая давления в системе (как это происходит в водяных и паровых системах).

Несмотря на присутствие слова “органический ”, данным термином могут обозначать в том числе синтетическое масло (полученное методами химического или нефтехимического синтеза), хотя изначально термин и относился к теплоносителям на основе минеральных масел (продуктам вакуум-дистилляции нефтяных масел).

Марки высокотемпературных теплоносителей отличается друг от друга. Примеры и характеристики одних из наиболее распространенных:

• Dowtherm A
  • Состав: 73.5% дифенилоксид + 26.5% дифенил
  • Диапазон: +15°C до +400°C
  • Температура вспышки: 115°C

• Therminol 66
  • Состав: Синтетический углеводород
  • Диапазон: -20°C до +345°C
  • Температура вспышки: 117 °C

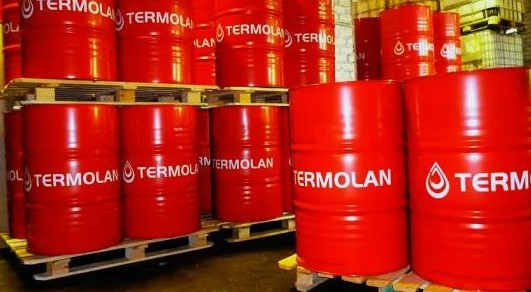

• Термолан V
  • Состав: Синтетический углеводород
  • Диапазон: +10°C до +330°C
  • Температура вспышки: 195

Нагреватели термального масла

Существуют различное оборудование для нагрева термомасла. Наиболее распространены два типа:

• Электрические нагреватели термомасла — в основе лежит работа ТЭНов, которые нагревают теплоноситель. Чаще всего это керамические ТЭНы, погруженные в защитную колбу.
• Огневые нагреватели термального масла — в основе лежит принцип косвенного нагрева: горелка сжигает топливо, выделившееся тепло нагревает теплоноситель, который движется по змеевику.

После нагрева диатермическое масло направляется к потребителям тепла, отдает свое тепло и возвращается к нагревателю.

Где применяют нагреватели термального масла

Дорожно-строительная промышленность, АБЗ, обработка нефтепродуктов

• Нагрев битума и мазута: Для плавления, поддержания текучести и транспортировки вязких материалов в резервуарах, цистернах, трубопроводах. Например, обогрев битумохранилищ, битумоплавильных установок, АБЗ (асфальтобетонных заводов).

Деревообработка и производство строительных материалов

• Сушка древесины: Равномерный нагрев сушильных камер для пиломатериалов, фанеры, OSB, ДСП.

Химическая и нефтехимическая промышленность

• Реакторы и дистилляция: Нагрев автоклавов, испарителей, установок для полимеризации и синтеза (например, пестицидов, смол).

Котлы и котельные на диатермическом масле

Почему котел на диатермическом масле лучше, чем электрические нагреватели термомасла (ТЭНы) и паровые котлы

• Низкая стоимость эксплуатации
  Нагрев термомасла котлами на газе или жидком топливе  в несколько раз дешевле, чем электронагрев ТЭНами.
• Мощность
  ТЭНы сильно ограничены по мощности, самые большие до 120 кВт — как правило, на емкость их нужно несколько штук. Котлы же выпускаются мощностью 45 МВт.
• Низкое давление
  Системы на пару при нагреве до аналогичных температур работают при более высоком давлении
• Подготовка воды
  При  работе с паровым теплоносителем необходимо тщательная водоподготовка — в противном случае, в системе быстро образуются отложения, происходит коррозия.

Что входит в состав котельной на диатермическом масле (котельную на ВОТ)

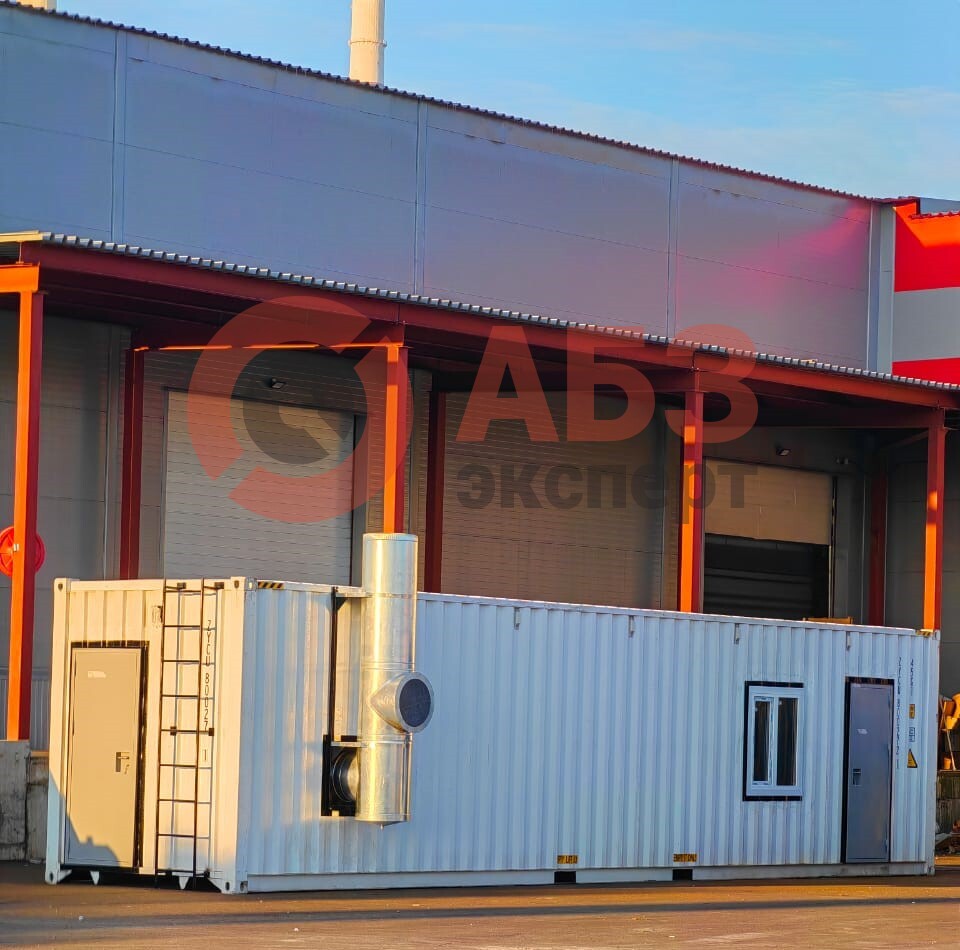

Котельная может быть предназначена для уличного размещения и для внутреннего. Также котельная может поставляться в блок-контейнере с утеплением.

Разберем, из чего обычно состоит котельная ВОТ:

• Собственно, котел. В камере сгорания котла расположены спиральные змеевики, по которым движется термомасло.
• Горелка. Нагревателем котла является навесная наддувная горелка. Горелка может быть газовая или жидкотопливная (чаще всего на дизеле). Горелка сжигает топливо, факел разворачивается в камере сгорания, в результате чего нагревается змеевик и проходящее по нему масло
• Дегазатор — для удаления кислорода и паров воды, способствующих коррозии труб
• Высокотемпературный насос — например, Calpeda или KSB) для подачи масла
• Расширительный бак — для компенсации расширения масла, которое происходит под действием нагрева
• Шкаф управления и автоматика — контроль за давлением, температурой, расходом масла, системы защиты и сигнализации и  т.п.
• Фильтры для очистки масла
• Аварийный бак для слива масла (используется в случае ремонта и ТО)
• Дымоход
• Запорная арматура, трубопроводы

Пример котла на высокотемпературном органическом теплоносителе с горелкой

Пример устройства котельной на диатермической масле в контейнере

Мы занимаемся поставкой как термомасляных котлов, так и горелочных устройств для их комплектации. Оставьте заявку на сайте или позвоните нам — мы подберем нагреватель на термомасле под ваши задачи.
